变压器油色谱仪测定溶解气体的组分含量
2019-12-01 09:32:58来源：admin
变压器在发生突发性事故之前，绝缘的劣化及潜伏性故障在运行电压下将产生光、电、声、热、化学变化等一系列效应及信息。对于大型电力变压器，目前几乎是用油来绝缘和散热，变压器油与油中的固体有机绝缘材料（纸和纸板等）在运行电压下因电、热、氧化和局部电弧等多种因素作用会逐渐变质，裂解成低分子气体；变压器内部存在的潜伏性过热或放电故障又会加快产气的速率。随着故障的缓慢发展，裂解出来的气体形成泡在油中经过对流、扩散作用，就会不断地溶解在油中。同一类性质的故障，其产生的气体的组分和含量在一定程度上反映出变压器绝缘老化或故障的程度，可以作为反映电气设备异常的特征量。
山东谱析科学仪器有限公司是生产变压器油色谱仪厂家，产品适用于电力系统绝缘油中溶解气体组份含量的测定，一次进样即可完成绝缘油中溶解的7种气体组分含量的全分析，其对乙炔的最小检测浓度达0.1ppm。仪器配备大屏幕LCD液晶显示界面，菜单式中文操作，显示直观、操作方便。 仪器采用双柱并联分流系统，配有热导检测器、双氢焰检测器及甲烷转化器，能一次进样完成H2、O2 、CO2 、CH4 、C2H2、C2H4、 C2H6、全分析。
执行标准
GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》
GB/T 7252-2001《变压器油中溶解气体分析和判断导则》

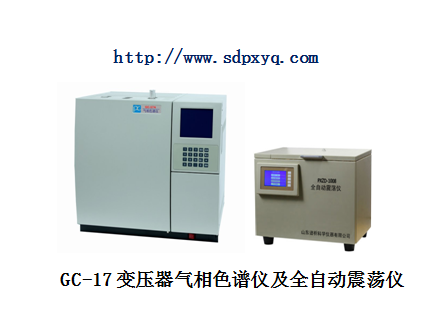

GC-17变压器油色谱仪操作步骤及分析原理：常用N2、Ar作为流动相，载气自气瓶（或气体发生器）通过减压器流出，经过气体净化处理后，从仪器背后的载气入口接头进入仪器，先后经过稳压阀、三通接头、针阀、压力表、以稳定的流速进入汽化室（进样器系统）。液体试样用微量进样器注入汽化室后汽化成气体样品，随载气进入色谱柱。填充色谱柱中的填充物或毛细柱内壁涂有的高分子有机化合物即为固定相，被分析的混合物各组份就在两相中进行反复多次的分配或根据填充吸附剂对各组份的吸附能力的差别进行分离。被分离开来的各组分以次流入检测器，其浓度被转换为响应的电信号直接或经电子学处理后，通过二次讯号记录仪表或色谱数据处理机记录下来，从而可以对混合物中各组份进行定性定量分析。在使用氢火焰离子化检测器时，除通过载气外，还须通入燃气（H2）和助燃气（Air）。
变压器油色谱仪是用色谱法测定变压器油中溶解气体的组分含量，是发、供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。
