什么是气相色谱仪？
山东谱析科学仪器有限公司色谱工程师以图解的方式，为你介绍气相色谱仪的功能和用途，以及色谱仪的基本结构。
气相色谱（GC)是一种把混合物分离成单个组分的实验技术。它被 用来对样品组分进行鉴定和定量测定，基于时间的差别进行分离
将气化的混合物或气体通过含有某种物质的管，基于管中物质对 不同化合物的保留性能不同而得到分离。这样，就是基于时间的 差别对化合物进行分离。样品经过检测器以后，被记录的就是色 谱图（图1),每一个峰代表最初混合样品中不同的组分。
峰出现的时间称为保留时间，可以用来对每个组分进行定性，而 峰的大小（峰高或峰面积）则是组分含量大小的度量。
图1典型色谱图

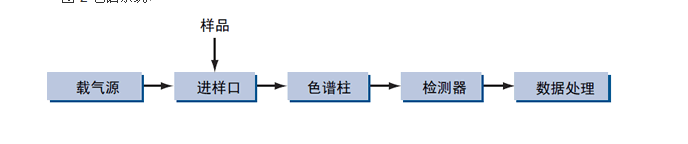

气相色谱系统包括：
载气源 一^ 进样口一^ 色谱柱 一^ 检测器一_ 数据处理」
图2色谱系统

气源：

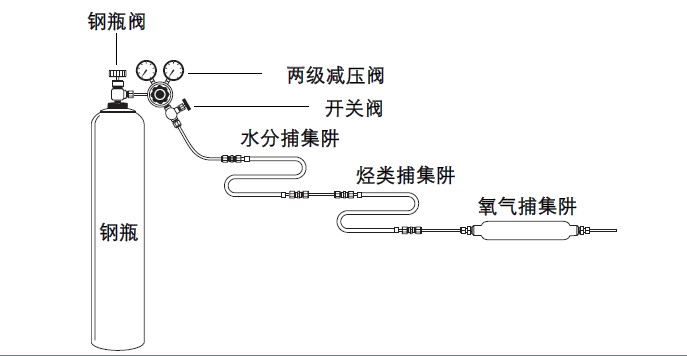

载气必须是纯净的。污染物可能与样品或色谱柱反应，产生假峰 进入检测器使基线噪音增大等。推荐使用配备有水分、烃类化合 物和氧气捕集阱的高纯载气。见图

若使用气体发生器而不是气体钢瓶时，应对每一台GC都装配净 化器，并且使气源尽可能靠近仪器的背面。

进样口：

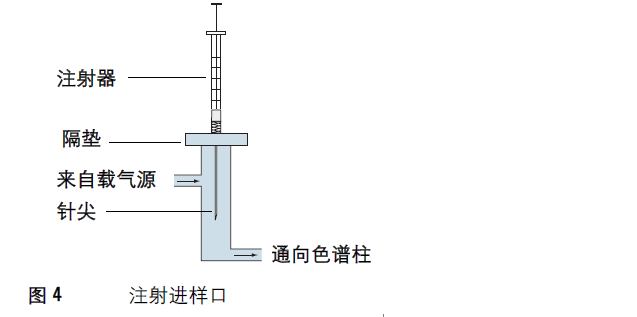

进样口就是将挥发后的样品引入载气流。最常用的进样装置是注射针进样口和进样阀。 注射进样口用于气体和液体样品进样。常用来加热使液体样品蒸发。用气体 或液体注射器穿透隔垫将样品注入载气流。其原理（非实际设计 尺寸）如图4所示。

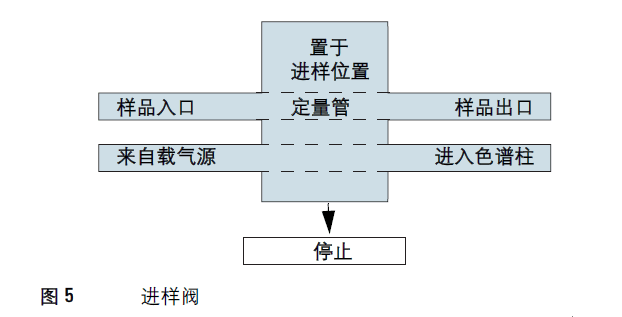

样品从机械控制的定量管被扫入载气流。因为进样量通常差别很 大，所以对气体和液体样品采用不同的进样阀。其原理（非实际 设计尺寸）如图5所示

进样阀通常与进样口连接，特别在分流进样模式时，进样阀连接 到分流/不分流进样口。



色谱柱

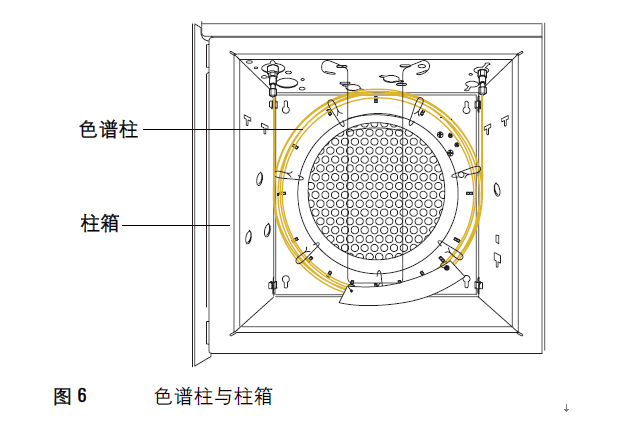

分离就在色谱柱中进行。因为用户可以选择不同的色谱柱.故使 用一台仪器能够进行许多不同的分析。因为大多数分离都强烈依赖于温度.故色谱柱要安装在能够精密 控温的柱箱内.见图6。

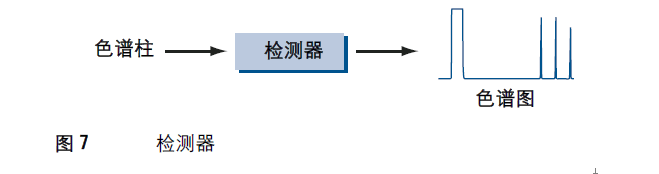

从色谱柱里出来的含有分离组分的载气流通过检测器而产生信号。 检测器的输出信号经过转化后成为色谱图，见图

检测器有几种类型的检测器可供选择，但是所有的检测器的功能都是相 同的：当纯的载气（没有待分离组分）流经检测器时，产生稳定的电 信号（基线）
当有待分离组分通过检测器时.产生不同的信号。由数据处理机进行数据处理，根据保留时间和峰大小 定性定量分析。

气相色谱仪分析技术是一种成熟的分离和分析复杂混合物的方法，现已成为分析测试主要的工具或重要的分析手段。随着科技的进步，人们对气相色谱的研究的深入，使其朝更高灵敏度、更高选择性、更方便快捷的方向发展，不断推出新的方法来解决可能遇到的新的分析难题。气相色谱仪技术的飞速发展将为生产、生活各个领域的发展带来更加深远的影响。
