一文读懂变压器油色谱仪

2020-11-03 09:01:25来源：admin

变压器油色谱仪是用色谱法测定变压器油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，以保障电网安全有效运行的有效手段。也是充油电气设备制造厂家对其设备进行出厂检验的必要手段。

变压器油色谱仪别称

变压器油色谱分析仪，电力专用气相色谱仪，变压器油色谱仪，绝缘油色谱分析仪，电力变压器油色谱分析仪，油色谱分析仪，电力系统专用气相色谱仪，变压器油溶解气体分析，变压器油含气量分析色谱仪，变压器油气相色谱仪，油色谱分析仪

变压器油色谱仪特征

1、高灵敏度、高分辨率、高分析速度，分析方法简单。

2、专用色谱柱，分离效果好。一次进样，全分析所用时间短。

3、数据由色谱工作站自动处理。

4、自动故障诊断，分析结束自动超标提示、提供符合国标的三比值诊断、TD图示、组份浓度图示等多种诊断方式。

5、智能温控仪控制温度，任何一路温度超限均报警并自动断电保护。

变压器油色谱仪参数

1、系统稳定时间＜1.0h

2、显示精度 0.1℃

3、控温精度 0.3℃

4、控温范围

柱箱温度 RT+5～200℃

检测器温度 RT+5～300℃

甲烷化转化炉温度 RT+5～380℃5、

基线漂移 TCD: ≤0.2mv/30min FID：≤1×10-11A/30min6、

基线噪声 TCD: ≤0.1mv FID：≤1×10-12A/30min7、

灵敏度 TCD：≥5000mvml/mg（苯） FID：≤1×10-11g/s8、

检测组分组分 CH4 CO CO2 H2 C2H2 C2H4 C2H6

检测浓度（ppm） ≥0.1 ≥1.0 ≥1.0 ≥2.0 ≥0.1 ≥0.1 ≥0.1

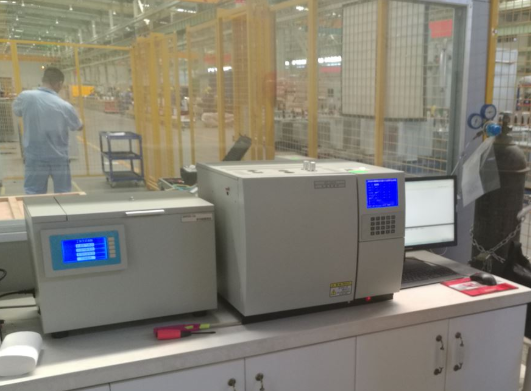

变压器油色谱仪附件

本产品详细清单，请以说明书或代销合同为准

1、GC-17气相色谱仪主机 1台

2、专用色谱柱 1支

3、专用工作站 1套

4、标准气 1瓶

5、转化炉 1个

6、震荡器 1台

7、进样器100ml 1支

8、进样器5ml 1支

9、进样器1ml 1支

10、高纯氢气发生器（PXH-300E） 1台

11、无油空气发生器(PXA-2L) 1台

12、品牌电脑（DELL） 1台

13、打印机 1台

客户自备：

1、高纯氮气钢瓶(带减压阀、气体纯度99.999% 40L) 1瓶

2、电源插排3孔 6个
