谱析讲坛：气相色谱仪分析故障大全之电子捕获检测器（ECD）

电子捕获检测器（ECD） 是气相色谱仪检测器中灵敏度极高的，防止检测系统被污染就变的尤为重要，所以，使用中重要的是始终保持系统的洁净；有了污染要及时发现、及时排除；为使定量准确，要注意防止ECD过载；还要注意一下几点。

一、首先确保整个气路系统的洁净

  ECD对杂质十分敏感，故使用中每一环节均要考虑是否带入污染杂质。外来杂质进入ECD 池，会造成两种异常现象：一是放射源表面污染，使放射源电离能力下降，从而使直流电压和恒频率方式ECD 基流下降或恒电流方式中基频增高；二是杂质直接俘获ECD中的电子，使基流下降或基频增高。以上两种结果zui终均导致灵敏度降低。

解决和避免的措施是：

1、系统气密性好——通过气密性实验，确保从气源至检测器出口的整个气路系统气密性好，无空气漏入。

2、载气纯度高——载气及尾吹气均应用纯度大于99.99%之纯气，或大于99.999%以上的高纯气。

3、隔垫流失小——进样口隔垫应用耐高温垫。使用前，可放在柱恒温箱中于250℃下老化8-12h，甚至再用溶剂萃取，然后使用。

4、汽化室洁净——汽化室中玻璃棉及玻璃插管应定期更换。

5、柱流失小——色谱柱应在比实际使用温度至少高25℃的温度下充分老化，低柱温使用。6、样品洁净 “脏样品”应作净化处理。溶剂应用二次蒸馏的烷烃、芳烃或一氯烃。

7、毛细管柱两端洁净  当汽化室或检测器温度高时，可能使毛细管柱外的聚酰亚胺涂层分解成挥发性组分进入ECD池，为此，可用低温火焰，如丁烷打火机将其烧掉，以保持柱两端洁净。

8、检测器温度高于柱温10℃以上。

9、保持吹扫气  暂时停机时，保持少量吹扫气通过ECD。

二、检测器污染及其净化

可据下迹象之一判断ECD可能污染：

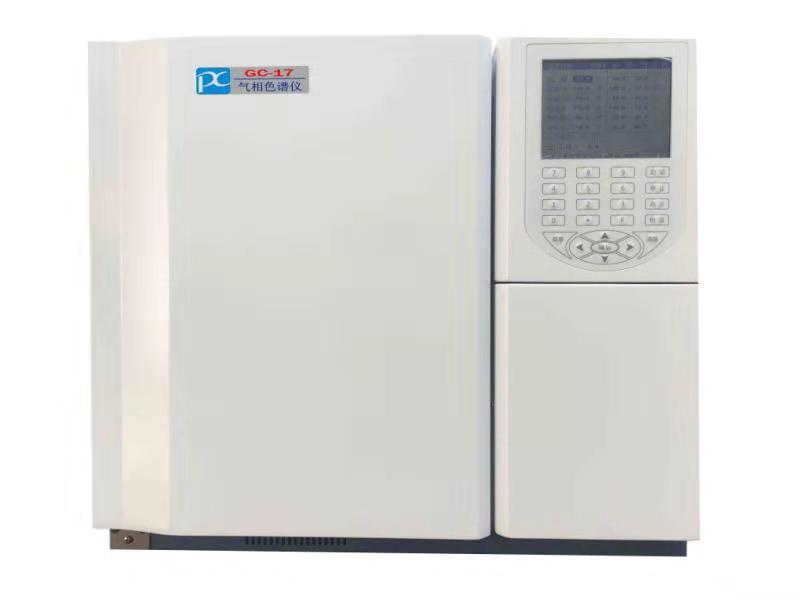

1、直流和恒频率方式ECD基流下降或恒电流方式基频增高。如气相色谱仪厂家山东谱析GC-17气相色谱仪ECD，设计值是100-600Hz基频为洁净；实际判断时，通常认为大于500Hz 即可能有污染；

2、噪声增大，信噪比下降；

3、基线漂移变大；

4、 线性范围变小；

5、出负峰，通常是在大峰后有负峰。

三、对已经污染之ECD，操作者可用以下实验室简便净化ECD法之一处理。

1、热清洗法  通 常轻度污染常用此法。首先确保气路系统不漏和无污染［（2）、（3）法同］。然后，卸下色谱柱，用闷头螺帽将柱接检测器的接头堵死。调N2尾吹气至 50-60mL/min，升检测器温度至350℃左右（63Ni源），柱温250℃，保持4-8h。**，冷至通常操作温度，观察基频是否下降至正常值。 如有效但还不够，可重复处理之。

2、热水蒸汽洗  换上洁净的汽化室插管，将原柱卸下，换上一根 洁净的短空柱，通N2气，保持通常流速。升检测器、汽化室和柱温分别为300-350℃、200℃和150℃。用微量注射器从进样口注入去离子水 50-100uL，连续注射，共注射10-20 次。若原接毛细管柱，即换一根未涂固定液的短毛细管柱，每次注入10-15uL，共注射50-100 次。这样，利用热水蒸气流清洗ECD池。该法对大多数污染均可清除。但操作麻烦（若用自动进样器可减轻一些工作量），占用时间长，清洗一次需1-2天，近 年已较少使用。

3、氢烘烤  这是近年较常用的方法。只需将载气或尾吹气换成氢气，调流速至30-40mL/min。汽化室和柱温为室温，将检测器升至300-350℃，保持18-24h，使污染物在高温下与氢作用而除去。氢烘烤毕，将系统调回至原状态，稳定数小时即可。

如以上各法均无效，即需与气相色谱仪厂家联系处理。

四、防止ECD过载

 在气相色谱分析中可能因进样量大（或样品浓度大），出现柱过载或检测器过载。一般4mm内径填充柱可容许每个峰达0.5-1mg ，内径为0.25mm的WCOT柱为每峰小于（2-5）×10-8 g。在用ECD作环境样品中痕量污染物分析时，每峰样品量为10-8-10-13g。这当然不会引起柱过载，但对线性范围窄的ECD，则很容易达响应饱 和。其表现为峰高不再增加（或增加较小），而半峰宽增大。此亦称ECD过载。显然，它必将给定量带来很大的误差。这时，用溶剂将样品稀释至ECD的线 性范围以内，再测定之。

4. 注意事项

放射性ECD中有放射源，为防止放射性危害，使用中应注意：

（1）检测器出口应用金属或聚乙烯管通至室外，于避风、雨及非人行道处；

（2）经培训并有处理放射性物质许可证者，才可拆卸ECD，否则不得拆卸；

（3）按正规要求，至少每6个月要进行一次放射性泄露检测。
