燃气分析仪GC-20一体机

2021-07-29 11:21:04来源:山东谱析

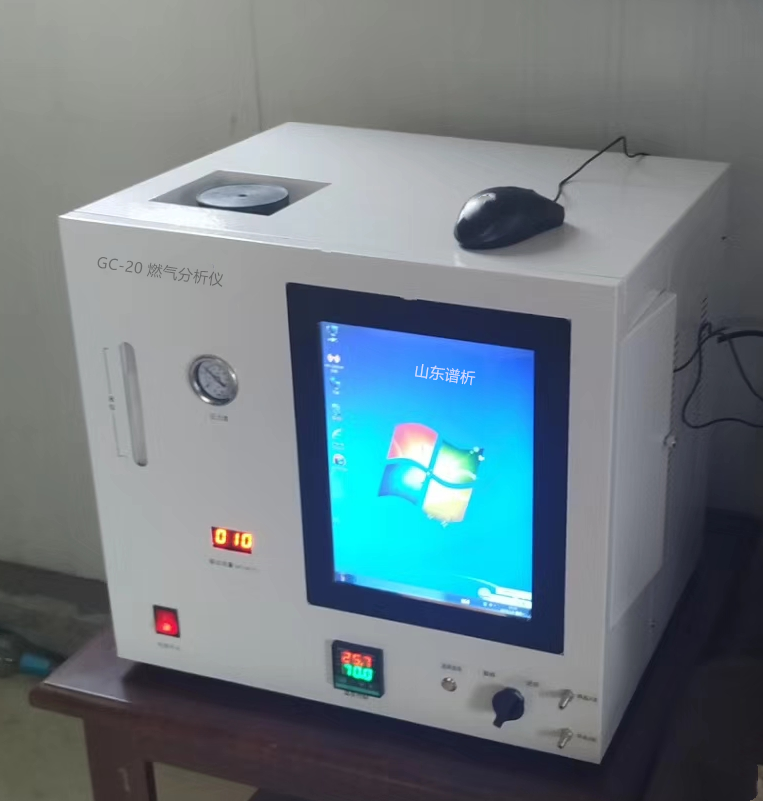

GC-20燃气分析仪(一体机)概述

GC-20燃气分析仪(一体机)是目前国内典型的检测仪器之一,燃气分析仪主机内置热导检测器(TCD) 、内置高纯氢气发生器,内置专用工作站 、内置工业电脑等一体设计。采用了低功耗电子信息技术,温度控制单元采用了目智能型数显控制仪,可安装天然气或液化气二甲醚检测填充柱,整机集成化高,稳定性好,操作简单,维修方便,广泛应用于天然气生产公司、液化气储运站、液化气销售公司等。

工作条件

1、 环境温度:5℃-35℃
2、 相对湿度:低于85%
3、 供电电压:220V±22V
4、 供电频率:50HZ±0.5HZ
5、 最大消耗功率:500W
6、 周围无强电磁场干扰、无腐蚀性气体,无强烈振动,室内温度无剧烈变化,空气无大的对流存在。

技术性能

1、温度控制:(自动型:已设定好,无需改动)
·室温+5℃-400℃。
·控温精度:不大于±0.5℃。
2、检测器参数(自动型:已设定好,无需改动)
3、仪器尺寸及重量:
   · 主机尺寸:450×400×470(长×宽×高 )mm。
   ·重量:约18kg。

安装前的准备工作

1、 安装前的准备
(1) 工作室与工作台。工作室周围禁止有易燃、易爆的气体及强大的电磁场和电火花干扰。
(2) 电源:仪器用220V、50HZ 交流电源,电源的输入线路的承受功率应大于1KW,电源接地线板应接触可靠,电源应满足仪器使用条件。
(3) 地线:为保证仪器性能及人身安全,仪器必须和大地可靠相连。埋设地线建议用铜网或铜板埋入一米深以下的湿土中,不允许用电源中线代替地线,不允许接在自来水管或暖气片上。

GC-20燃气分析仪(一体机)整机结构及安装


一、 整机结构

GC-20燃气分析仪(一体机)内置热导检测器(TCD) 、内置高纯氢气发生器,内置专用工作站 、内置工业电脑等一体设计,大大降低了使用空间,体积小易于搬动等特点。
1、气路单元:载气采用高精度阀件调节,压力表显示出口压力,压力及流量出厂前已定值,用户无需调节。
2、电器单元:电器单元的热导调零、温度控制参数及设定键盘(自动型,所以参数已设置好,无需改动)。

二、 整机安装

在仪器安装前,化验室的条件必须满足工作条件万用表电阻档测量仪器的绝缘,即测量主机电源及二次仪表电源插座对机壳绝缘都要大于20MΩ。仪器后挡板距墙应大于0.8 米。

GC-20燃气分析仪(一体机)使用注意事项

1、载气中应无腐蚀性物质,注意气路净化。
2、使用前,应先打开氢气发生器通载气 10分钟,将管路的气体赶去,防止铼钨丝氧化。然后打开主机后电源。
3、不能用气体直接吹热导检测器,或有较大的气体流冲击。
4、不允许有强烈机械震动。
5、不能将TCD 处于风口处,TCD 放空口应用管道接到室外,出气管应注意固定,防止风吹摆动,影响基线。
6、若需停机,应先关掉主机电源,待10分钟后再关闭氢气发生器气源,这有利于铼钨丝使用寿命。
7、TCD 的气体流量应在检测器的放空处用皂泡流量计测量。一般氢气流速在20-50ml/min 时,灵敏度较佳。

GC-20燃气分析仪(一体机)热导检测器常见故障处理

1、使用与维护

(1)在使用TCD 检测器时,必须先通载气,在使用结束后,先关电源,后关载气。
(2)长期停机后重新启动,应先通载气10 分钟后,再打开主机电源,以确保铼钨丝不被氧化和破坏;
(3)TCD 长期不使用时,须将进气口、出气口堵死,以确保铼钨丝不被氧化;
(4)由于TCD 一般采用氢气做载气,使用时务必注意安全;

2、故障及维修

(1)热导信号无法调零(可能原因)
①热导控制线路及热导电源故障,应检查控制线路;
②仪器严重漏气;
③四臂铼钨丝元件严重不对称,将热导池检测器和电器部分的连
接插头座分开后,测量四个臂阻值,在常温下相差应小于0.5Ω。
(2)基线稳定,但进样不出峰或灵敏度显著下降(可能原因)
①气路系统连接处漏气;
②铼钨丝元件严重腐蚀。
(3)基线稳定性变坏(可能原因)
①热导池恒流源电路故障;
②铼钨丝呈灼热状态;
③载气流量过大或不稳;
④热导温度控制不稳;
⑤热导池玷污,应取下清洗。

GC-20燃气分析仪(一体机)操作规程


1、打开包装箱,(确认包装完好无损后)安装仪器并连接电源(安装过程请勿倒置、请勿开机)
2、
打开仪器上方黑色皮圈,将碱片倒入电解池(不锈钢罐)内并加入纯净水至相应液位(L和H之间)
3、
待碱片融化后,打开仪器左前方电源(氢气发生器电源)等待流量稳定
4、
打开仪器右侧后方电源,电脑会自动启动,然后等待半小时(屏幕会自动启动工作站,点击确认按钮,工作站就能正常使用)
5、
取液化气至球袋,将进样阀调到取样状态
6、
将取来的液化气球袋接到进样口并按压30秒
7、
将六通阀由取样状态调至进样状态的同时,点击进样启动按钮
8、
等待结果(点击工作站计算按钮,点击定量结果,就可以查看各个组分的含量)还可以点击计算按钮,点击编辑,选择打印报告也可以查看结果。
