变压器油色谱仪

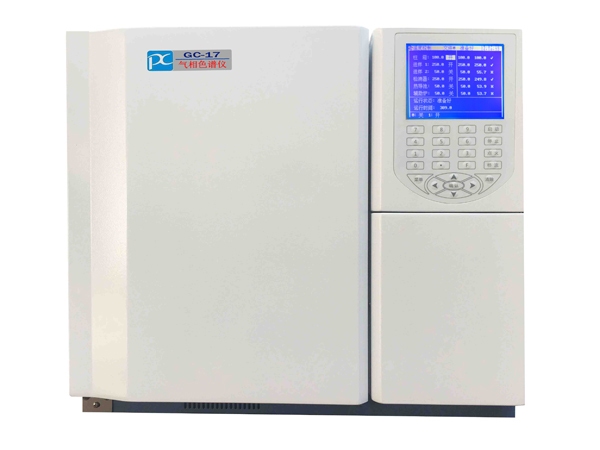

GC-17变压器（绝缘油）分析气相色谱仪

GC-17变压器油气相色谱仪是山东谱析公司根据实际需要开发的一款多用途专用型气相色谱仪。仪器是在GC-14型基础上经过长期研究实验，采用部分进口电子元器件生产制造的专用气相色谱仪。适应于变压器油溶解气的气相色谱分析，并配置专用色谱工作站分析数据，提前预判变压器潜伏性故障发生等。

该仪器采用双柱并联、串联热导检测器、甲烷转化炉、双氢焰检测器的气路流程，采用三信号同时输出技术，一次进样完成对绝缘油中溶解H2、O2、N2、CO、CO2、CH4、C2H4、C2H6、C2H2等九种气体组分的全分析，具有功能多样性、良好分离性能、较好的灵敏度和重现性、操作简单、稳定可靠等特点，可满足绝缘油多任务检测分析的需要，各项性能指标均符合GB/T7252 变压器油中溶解气体分析和判断导则国家标准。

变压器油色谱仪性能特点：

1、中文显示、中文键盘输入，超大液晶蓝屏、显示内容丰富、信息量大，能对温度、流量等各种参数实时监控。

2、对各加热区实行自动监控，加热区超温后会自动切断加热电源。

3、具有断气保护功能，当载气压力低于0.1MPa时，仪器会自动报警并切断加热电源、热导桥电流。

4、具有参数储存功能，仪器关机后下次开机只需打开仪器电源总开关，仪器会自动按上次关机前的状态运行，实现了**的“开机即用”功能，或掉电后恢复供电仪器会自动恢复到掉电前的运行状态。

5、具有故障自诊断功能，仪器对各运行参数实时检测，当系统出现异常时，微机系统会自动保护仪器。

6、气路系统采用独特的稳压流程设计，减小了气体进样是压力波动对检测器的冲击，从而**限度的减小了冲击峰对分析的影响，保证了分析结果的高重现性和高准确性。

7、整机经典三箱式设计，采用了先进的电路和气路隔离的三箱式设计，便于操控及维护，使仪器外观更加整洁、美观，更提高了仪器操作的**性。

8、载气、氢气、空气均使用压力表指示，使操作者对色谱分析条件一目了然，易于操作。

9、主要及关键部件均采用进口元器件，延长了整机的使用寿命，减少了维护费用。

10、仪器在出厂前经过充分的调试，仪器到达使用现场后，用户只需通气后打开电源即可使用，操作极为简便。

11、进样口、检测器、转化炉均采用模块化设计，拆装十分方便，没有任何色谱仪操作经验者也可以方便的拆装、更换。

12、超大柱箱（300×285×260mm），使拆装色谱柱更为方便。

变压器油色谱仪详细说明：

1、 控温范围：室温+5℃～400℃

2、 温控精度：±0.1℃

3、 稳定时间：≤30min

4、 *小检知浓度：H2≤2uL/L

                  O2≤10uL/L

                  N2≤20uL/L

CH4、C2H4、C2H6、C2H2≤0.1uL/L

CO≤1uL/L

CO2≤5uL/L

5、 柱箱尺寸：300×285×260mm、

6、 柱箱容积：22L

7、 电源：AC ～220V±10%、50/60HZ

8、 功率：≤2000VA

8、 外形尺寸：550（宽）×475（高）×460（深）mm

10、重量：≤60kg

11、环境温度：5℃-35℃

12、相对湿度：不大于85%

执行标准

变压器油色谱仪配置：

1、气源：氮气气瓶（40L瓶+高纯氮气+减压阀）

         PXH-300氢气发生器

         PXA-2000空气发生器

2、GC-17变压器油分析专用气相色谱仪：

（主机、热导检测器、双氢焰检测器、转化炉、三根色谱柱）

3、变压器油专用色谱工作站

4、全自动多功能震荡仪

5、标准气（2L瓶+气体+减压阀）

6、电脑及打印机

7、工具包（管路、接头、备品配件、工具、注射器、双面针头、胶帽等）
