气相色谱仪分析在变压器故障诊断中的应用

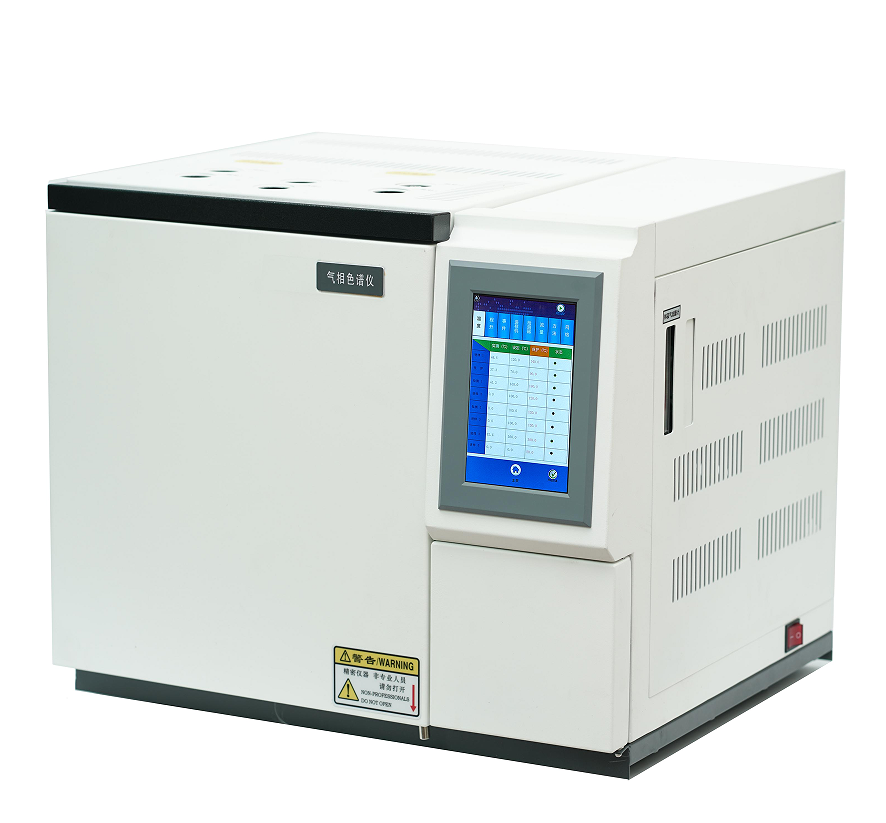

气相色谱仪分析技术作为近年来兴起的一项新技术，在变压器故障诊断中发挥着举足轻重的作用。变压器作为供配电系统中的核心设备，其运行状态直接关系到电力系统的安全与稳定。一旦变压器出现故障，不仅会导致大面积的停电，还可能引发一系列连锁反应，严重影响生产生活的正常进行。因此，及时准确地诊断变压器故障，对于保障电力系统的安全稳定运行具有重要意义。气相色谱分析技术正是这样一种能够实现对变压器进行实时监测和故障诊断的有效手段。

气相色谱法的原理基于色谱分离技术，又叫层析法，是一种物理分离技术。它利用混合物中各组分在两相间进行分配的原理，其中一相是不动的，称为固定相，另一相则是推动混合物流过此固定相的流体，称为流动相。当流动相中所含的混合物经过固定相时，就会与固定相发生相互作用。由于各组分在性质与结构上的差异，相互作用的大小强弱也不同。因此，在同一推动力作用下，不同组分在固定相中的滞留时间有长有短，从而按先后秩序从固定相中流出，达到分离的目的。当用气体作为流动相时，这种技术就被称为气相色谱法。

气相色谱法具有分离效能高、分析速度快、样品用量少、灵敏度高以及适用范围广等优点，特别适合于对变压器油中溶解的气体进行分析。变压器在运行过程中，由于内部绝缘材料和油的电或热作用，会产生各种气体，如甲烷、乙烷、乙烯、乙炔、氢气、一氧化碳和二氧化碳等。这些气体的产生与变压器的运行状态密切相关，不同故障类型产生的气体组分和含量具有不同的特征。因此，通过采集变压器箱体内的少量油样，利用气相色谱分析技术对这些气体进行分析，就可以判断变压器是否存在故障、故障的性质以及故障的大致部位。

在变压器故障诊断中，气相色谱仪分析技术的应用主要体现在以下几个方面：

首先，通过对变压器油中溶解气体的分析，可以判断变压器是否存在过热、放电等故障。例如，当变压器内部存在局部放电时，油裂解产生的气体主要是氢和甲烷；随着故障温度的升高，乙烯和乙烷逐渐成为主要特征；在温度高于1000℃时，如电弧弧道温度（3000℃以上）的作用下，油裂解产生的气体中含有较多的乙炔。如果故障涉及到固体绝缘材料时，会产生较多的一氧化碳和二氧化碳。因此，通过对这些特征气体的分析，可以对变压器的故障类型进行初步判断。

其次，气相色谱仪分析技术还可以根据故障点的产气速率来推断故障的严重程度及其发展趋势。产气速率与故障消耗能量大小、故障部位、故障点的温度等情况直接相关。通过对变压器油中溶解气体的连续监测，可以计算出故障点的产气速率，从而进一步确定故障的严重程度及其发展趋势。这对于及时制定处理措施、防止设备发生损坏事故具有重要意义。

此外，气相色谱仪分析技术还可以结合其他电气试验和油质分析等方法进行综合判断。例如，在判断变压器是否存在匝间短路故障时，除了对油中溶解气体进行分析外，还可以结合电气试验中的直流电阻测试、红外成像仪测温等方法进行综合判断。通过对比不同方法的测试结果，可以更加准确地确定故障的部位和性质。

在实际应用中，气相色谱分析技术已经取得了显著的成效。例如，某电站的主变压器在运行过程中出现了异常情况，通过气相色谱分析发现油中溶解气体的组分和含量发生了变化，其中氢气和乙炔的含量显著增加。结合电气试验和红外成像仪测温等方法进行综合判断后，确定该变压器存在高能量放电故障。随后，对该变压器进行了吊罩检查，发现线圈中部有大量烧熔的铜珠和碳粒，在线圈第四十匝换位处有大片烧黑的痕迹。经过修复处理后，该变压器恢复正常运行。这一案例充分说明了气相色谱分析技术在变压器故障诊断中的有效性和可靠性。

当然，气相色谱分析技术在变压器故障诊断中也存在一些不足之处。例如，对于某些具有相同气体特征的不同故障类型（如局部放电与进水受潮），可能难以进行准确区分。此外，由于变压器内部结构的复杂性以及故障产生原因的多样性，有时仅凭气相色谱分析结果难以确定故障的精确部位。因此，在实际应用中需要结合其他电气试验、油质分析以及设备运行、检修等状况进行综合分析才能作出准确的判断。

综上所述，气相色谱分析技术在变压器故障诊断中发挥着重要作用。它通过对变压器油中溶解气体的分析可以判断变压器是否存在故障、故障的性质以及故障的大致部位；同时根据故障点的产气速率可以推断故障的严重程度及其发展趋势；还可以结合其他电气试验和油质分析等方法进行综合判断以提高诊断的准确性。随着技术的不断进步和应用经验的积累相信气相色谱分析技术在变压器故障诊断中的应用将会越来越广泛越来越深入为电力系统的安全稳定运行提供更加有力的保障。
