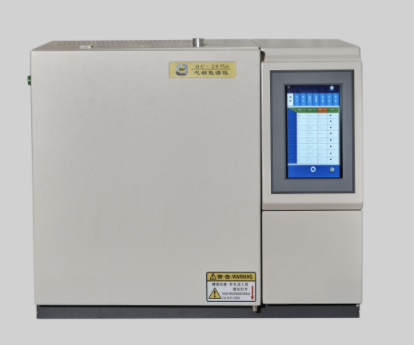

绝缘油溶解气体组份含量的GC-17气相色谱仪测定方法

绝缘油溶解气体组份含量的气相色谱测定法主要用于变压器油色谱试验及变压器油色谱分析，判断变压器绝缘油中溶解气体组分，保障变压器安全有效运行。

别名：变压器油色谱分析仪、绝缘油溶解气体组份含量的气相色谱测定法、油色谱分析仪、绝缘油色谱分析仪、变压器油气相色谱分析仪、绝缘油气相色谱分析仪、变压器绝缘油色谱分析仪、油气相色谱分析装置

功能：可完成变压器绝缘油中溶解气体组分（包括氢气、氧气、甲烷、乙烯、乙烷、乙炔、一氧化碳和二氧化碳）含量的气相色谱分析参数。

部件：要部件包含：气体流量控制系统、进样口、色谱柱、热导检测器（TCD）、氢火焰离子化检测器（FID）、电子捕获检测器（ECD）、火焰光度检测器（FPD)

特点：山东谱析科学仪器有限公司研发的绝缘油溶解气体组份含量的GC-17气相色谱仪测定法根据相关技术标准和要求结合现场使用情况二次研发生产的新一代绝缘油溶解气体组份含量的气相色谱测定法。具有分离效能高，分析速度快，样品用量少等特点，采用计算机控制技术，大屏幕LCD液晶显示器。自带数字接口，通过一根通讯线在计算机上实现信号采集、数据管理以和测试仪的控制等三项功能。广泛适用于电力、水利、新能源以及电力检修单位。

行业应用

GC-17气相色谱仪测定法测定绝缘油中的溶解气体是发电厂和供电企业判断充油电力设备是否存在潜在过热和排放故障的有效方法，以保证电力GRI的安全有效运行。对充油电气设备生产厂家进行设备出厂检验也是必要的手段。

绝缘油溶解气体组份含量的气相色谱测定法用于分析充油电气设备（包括变压器、电抗器、电流互感器、充油套管、气体继电器等）中绝缘油中溶解的气体。绝缘油溶解气体组份含量的气相色谱测定法能预先预测充油设备的潜在故障，保证其安全运行。完全符合《绝缘油中溶解气体组分的气相色谱法》、《绝缘油中气体含量的气相色谱测定法》和《变压器油中溶解气体分析判断指南》的国家标准要求。

结构部件

部件包含：气体流量控制系统、色谱柱箱、进样口、色谱柱、热导检测器（TCD）、氢火焰离子化检测器（FID）、电子捕获检测器（ECD）、火焰光度检测器（FPD)工作原理

油色谱仪分析技术是一种多组分混合物的分离、分析技术。主要利用样品中各组份的沸点、极性及吸附系数在色谱柱中的差异，使各组份在色谱柱中得到分离，并对分离的各组分进行定性、定量分析。

绝缘油溶解气体组份含量的气相色谱测定法以气体作为流动相（载气），当样品被送入进样口并气化后由载气携带进入填充柱或毛细管柱，由于样品中各组份的沸点、极性及吸附系数的差异，使各组份在柱中得到分离，然后由接在柱后的检测器根据组份的物理化学特性，将各组份按顺序检测出来，最后通过串口或网络把数据传输至色谱工作站，由色谱工作站将各组份的油色谱仪图记录并进行分析从而得到各组份的分析报告。
